可以提高加工精度的数控编程技巧

    数控编程是指在计算机及相应的软件系统的支持下，自动生成数控加工程序的过程。在编程过程中，程序编制人可及时检查程序是否正确，需要时可及时修改。在加工程序编制中，方法、技巧使用得当，对保证和提高数控机床的加工精度有重要的意义。那么什么样的数控编程可以提高加工精度呢？鑫腾辉数控是一家专业研发、设计、生产数控机床的厂家，并且我们成立了专业的研发小组自主研发智能控制系统：自本系统功能使用，能够记录刀具使用寿命、傻瓜式编程等实用功能，当刀具达到使用寿命时自动报警，让您在加工过程中更安心。鑫腾辉数控的技术人员带您了解什么样的数控编程可以提高加工精度。

1 消除公差带位置的影响
零件的许多尺寸标注有公差，且公差带的位置不可能一致，而数控程序一般按零件轮廓编制，即按零件的基本尺寸编制，忽略了公差带位置的影响。这样，即使数控机床的精度很高，加工出的零件也有可能不符合其尺寸公差要求。

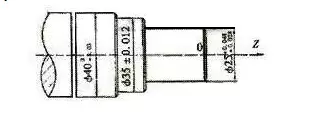

如图1所示零件，?40尺寸为基轴制，?35尺寸为基孔制过渡配合，?25尺寸为基孔制过盈配合，3个尺寸的公差带位置不同，如果编程仍按其基本尺寸?40、?35与?25，而不考虑公差带位置的影响，就可能使某个尺寸加工不符合要求。解决问题的办法有2种：

1) 按基本尺寸编程，用半径补偿考虑公差带位置 即仍然按零件基本尺寸计算和编程，使用同一车刀加工各处外圆，而在加工不同公差带位置的尺寸时，采用不同的刀具半径补偿值。用这种方法，要先知道刀尖圆弧半径(此零件加工轨迹与X轴、Z轴平行，可不必知道刀尖圆弧半径)，所以使用不便，且只能适用于部分数控系统。

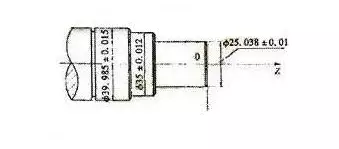

2) 改变基本尺寸和公差带位置 即在保证零件极限尺寸不变的前提下，调整基本尺寸和公差带位置。一般按对称公差带调整，调整后的基本尺寸及公差如图2。编程时按调整后的基本尺寸进行，这样在精加工时用同一把车刀，相同的刀补值(本例加工轨迹与X轴、Z轴平行，可不刀补)，就可保证加工精度。当然，如果零件最终还要精加工(如精磨)，为保证磨削余量充裕，也可将基本尺寸稍稍加大(此时，公差带就不对称)。

2 消除机床间隙的影响
当数控机床长期使用或由于其本身传动系统结构上的原因，有可能存在反向死区误差。这时，可在数控编程和加工时采取一些措施，以消除反向死区误差，提高加工精度。尤其是当被加工的零件尺寸精度接近数控机床的重复定位精度时，更为重要。

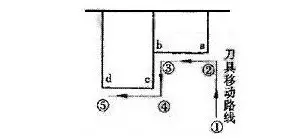

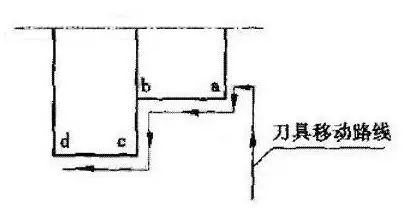

1) 如图3所示，精加工工件轮廓为a→b→c→d，如采用如图4所示的刀具移动路线就不妥，因为从①→②的运动方向与③→④相反，会产生反向间隙，如改为图5所示的刀具移动路线，精加工时刀具在径向的移动保持尺寸连续递增趋势，在轴向的移动保持尺寸连续向左趋势，这样便消除了机床的反向间隙的影响。

2) 如图6所示，工件的①、②、③、④孔的孔距要求精确，设编程坐标系原点在工件中心点，对刀点(程序起点)也为同一点。如刀具移动路线为：原点O→①→②→③→④孔，则会产生反向间隙，如改为：原点O→A→①→②→③→④，即X方向和Y方向的尺寸保持连续递减或递增趋势，如保持连续递增和递减编程有困难．则应加过渡点，如图7中的B点，刀具移动为A→①→②→③→④，就可消除机床反向间隙。

3 减小数控系统累积误差的影响
数控系统在进行快速移动和插补的运算过程中，会产生累积误差，当它达到一定值时，会使机床产生移动和定位误差，影响加工精度。以下措施可减小数控系统的累积误差。

尽量用绝对方式编程 绝对方式编程以某一固定点(工件坐标原点)为基准，每一段程序和整个加工过程都以此为基准。而增量方式编程，是以前一点为基准，连续执行多段程序必然产生累积误差。

插入回参考点指令 机床回参考点时，会使各坐标清零，这样便消除了数控系统运算的累积误差。在较长的程序中适当插入回参考点指令有益于保证加工精度。有换刀要求时，可回参考点换刀，这样一举两得。

     在编程过程中，程序编制人可及时检查程序是否正确，需要时可及时修改。由于使用计算机代替编程人员完成了繁琐的数值计算工作，并省去了书写程序单等工作量，因而可提高编程效率几十倍乃至上百倍，解决了手工编程无法解决的许多复杂零件的编程难题，可以更好地提高数控加工精度。如需了解更多关于数控机床的小知识，欢迎联系数控雕铣机厂家：136_998_99025(微信同号)，我们有专业的技术人员为您介绍问题。
